안녕하세요
슬라이더 블럭 30용 도면 이메일로 송부 요청드립니다.
감사합니다.
감사합니다. 메일로 보내드렸습니다.
DAFB2020 두깨가 어느정도인가요?혹시 홀 2개는 각각 중앙에 M5 홀 사이드에 M6 탭이 맞을까요?
DAFB2020 두깨가 어느정도인가요? 8T 8mm입니다.혹시 홀 2개는 각각 중앙에 M5 홀 사이드에 M6 탭이 맞을까요? 가운데는 M5 볼트를 넣기위한 카운터보아가 맞습니다. 싸이드는 M6 TAP이 되어있습니다.
해당 부품이 30 및 40용이라고 안내되어 있는데 20용에 적용할 수는 없나요?
2020으로 프레임짜고 유리문을 달아야 하는데 부품 찾기가 쉽지 않네요.
조언 부탁 드립니다.
무가공 경첩 주문시 유리 또는 판재가 약간 튀어나올수 있습니다. 적용은 가능합니다.(주문하시게되면 2020에 맞는 볼트,너트도 무상으로 같이 동봉해드리겠습니다.) 판재를 홀가공후 당사 20용 경첩을 추천해드립니다.
CAD 파일 요청드립니다.
도면을 AutoDesk Fusion 360으로 프로파일은 스케치가 잘 표현되어 있어서 돌출시켜 사용했는데,
해당 부품 도면 파일을 어떻게 사용해야 할지 모르겠네요..
도면을 다시 확인해주실 수 있나요? 혹시 도면이 잘못된게 아니라면 사용법을 알려주시면 감사하겠습니다
당사제품중 쪼인트클립 DJC-5 DJC-6 DJC-8과 흡사하나 쪼인트클립처럽 홀가공이 필요없고 절단면에 탭을 낸후에 사용이 가능합니다.
도면은 없습니다.
한컴라이프케어 개발2팀 이성수입니다.
슬라이더 블럭 30용 도면을 요청드립니다.
회신 부탁드립니다.
이상입니다. 감사합니다.
메일로 보내드렸습니다. 감사합니다.
안녕하세요. 현재 포맥스 안착해서 도면 확인을 하려고 하는데 해당 제품에 대한 도면을 요청 드립니다.

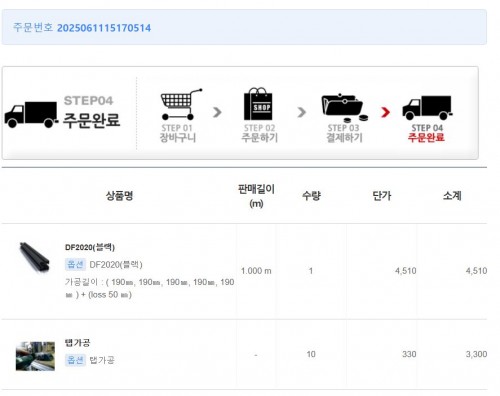

위 구매건 탭가공 요청드립니다.
프로파일 5개 모두 바닥면 중앙에 M5, 윗면 중앙에 M6 탭가공 요청 드립니다.
윗면 아랫면은 절삭된 면을 의미합니다.
중앙에 M6 tap 가공되나요?
어떤것에 탭가공 할지 어떻게 전하나요?
주문후 마지막 전하실 말씀에 300L=2EA(양탭) 200L=1EA(한면탭) 이렇게 기재하시면 됩니다. 기재사항 없으면 당사에서 전화드립니다. 감사합니다
프로파일 2020의 내부 사이즈는 제품에 첨부된 이미지 도면을 보면 V 형 깊이 6.7 mm 넓이 8.3 / 5.3 8.3 과 5.3 단차 1.5 입니다. 스프링 너트 사양을 보면 인서트 가능한 것은 SP204, SP205 입니다. M5 로 구매하려면 선택 의 옵션 중 몇 번 인가요 ?
1번 DSN-05(M5 TAP)
2번 DSN-05(M5 TAP)-SUS
를 선택하시면 됩니다.
1번은 철 2번은 서스제품입니다.
